Информация

Имеет в составе 8-канальный 8-разрядный АЦП К572ПВ4, работающий на частоте 1,02 МГц.

Позволяет захватывать сигналы с 8 аналоговых каналов одновременно. Аналоговые входы подключаются к ячейке через разъём СНП34.

Для идентификации ячейки используется ПЗУ К155РЕ3.

Работоспособность ячейки не подтверждена. Высота платы может быть уменьшена до 100 мм.

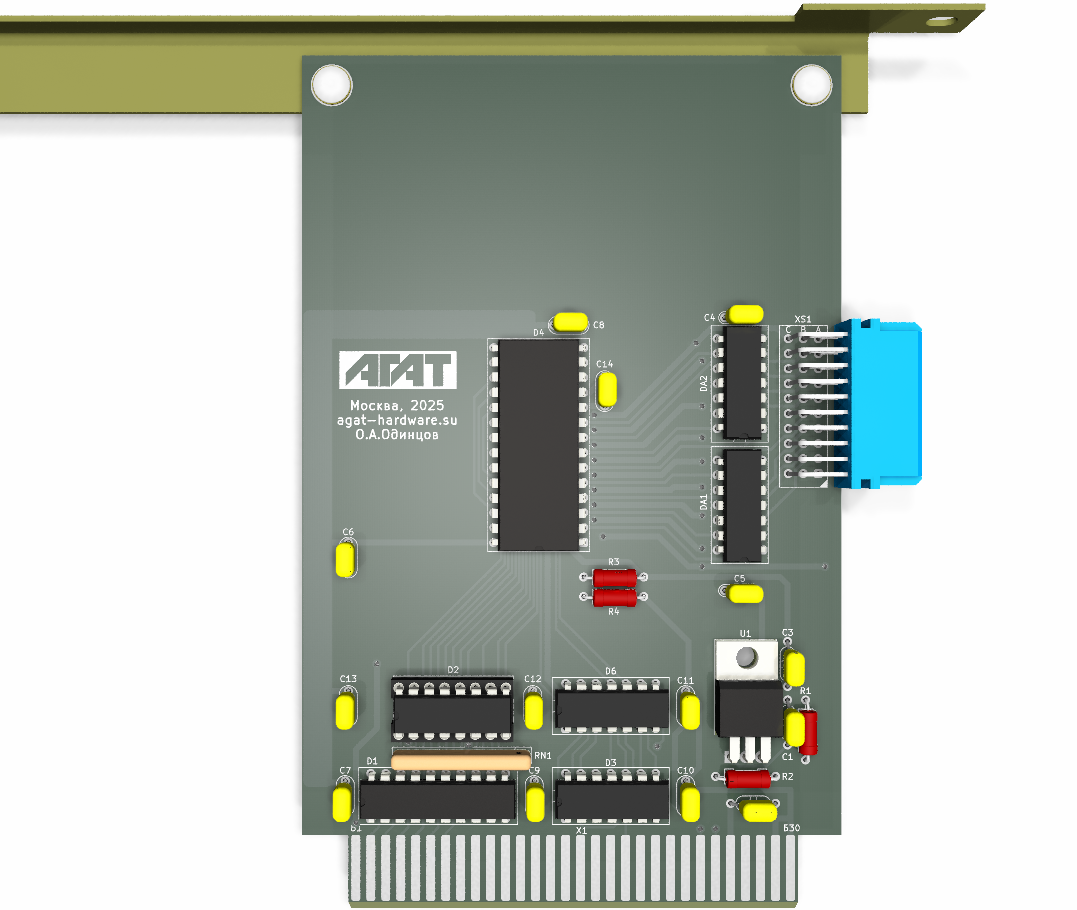

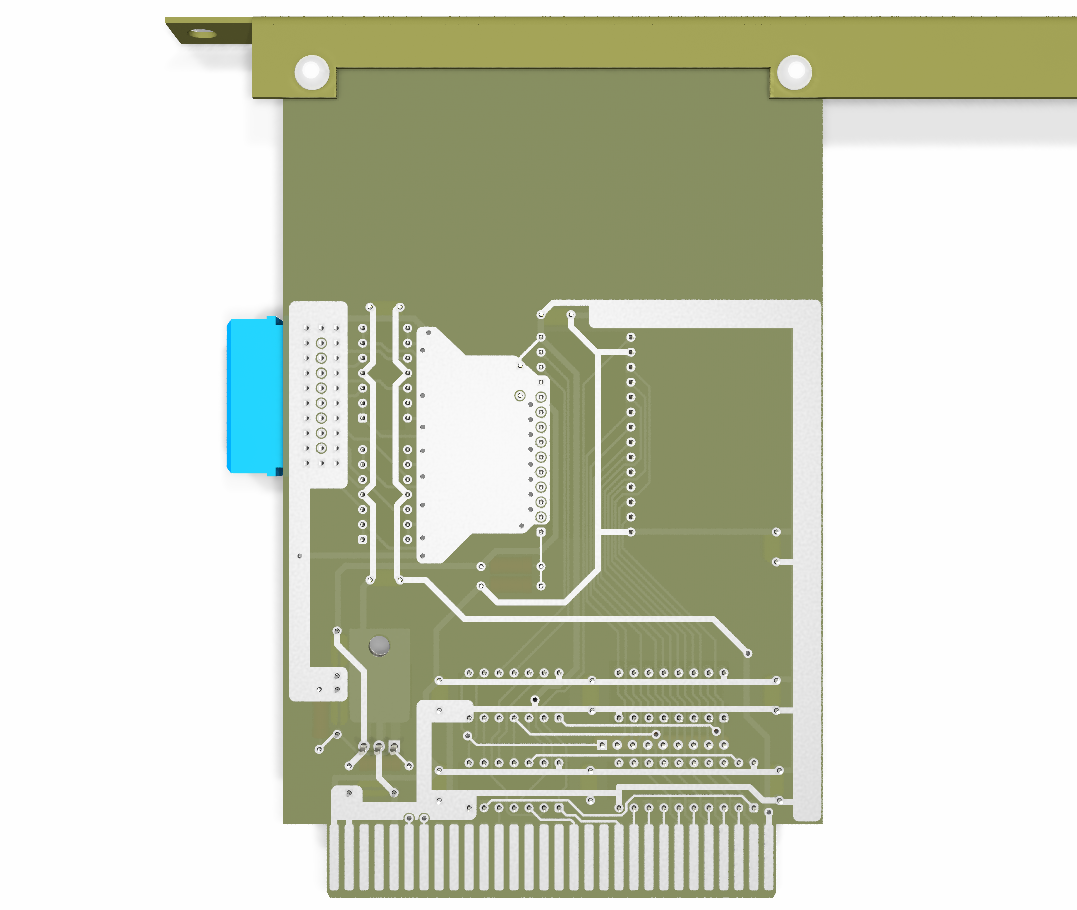

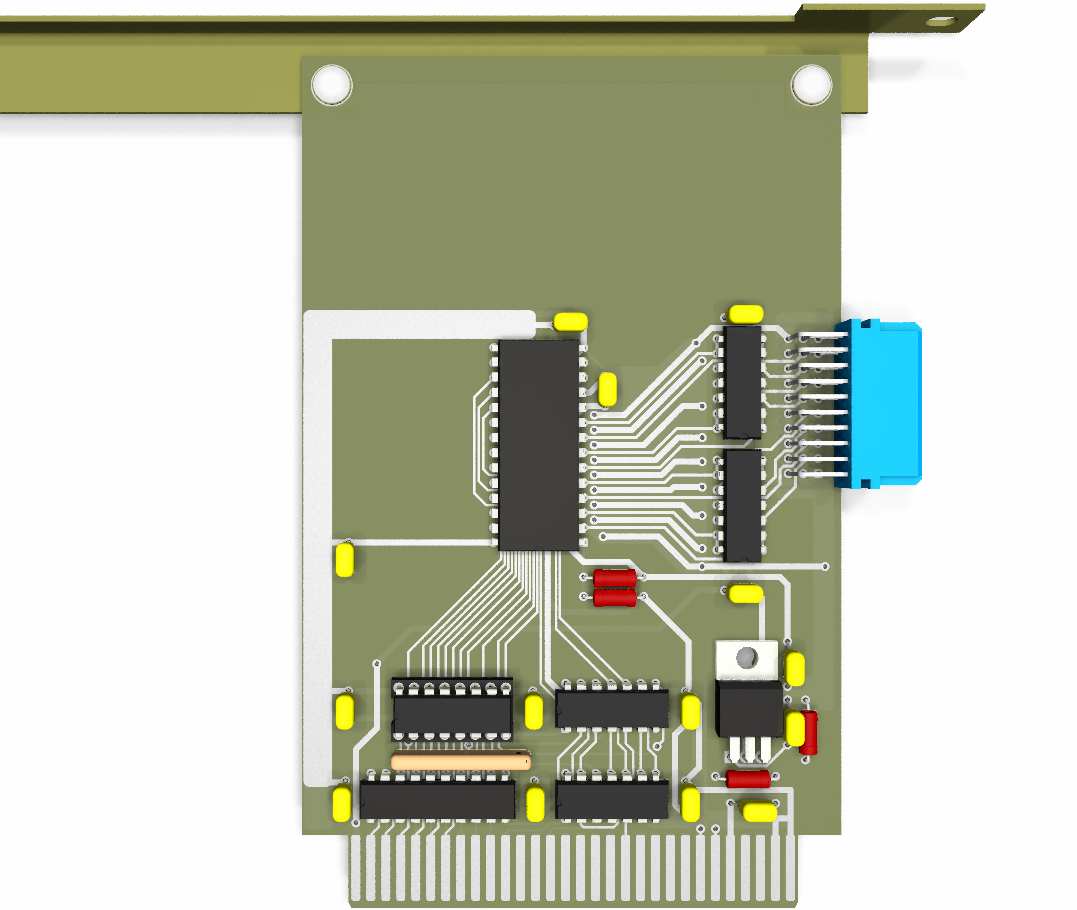

Проект реализован в позднем ретро-стиле, но содержит полноценную шелкографию и маску и может быть изготовлен в современном варианте. Рекомендуемые параметры изготовления: толщина платы 1,5-1,6 мм; фольга 35 мкм (1 oz).

Краевой разъём изготавливается вместе с печатной платой. При необходимости высота платы может быть уменьшена до 100 мм для снижения стоимости заказа.
