Информация

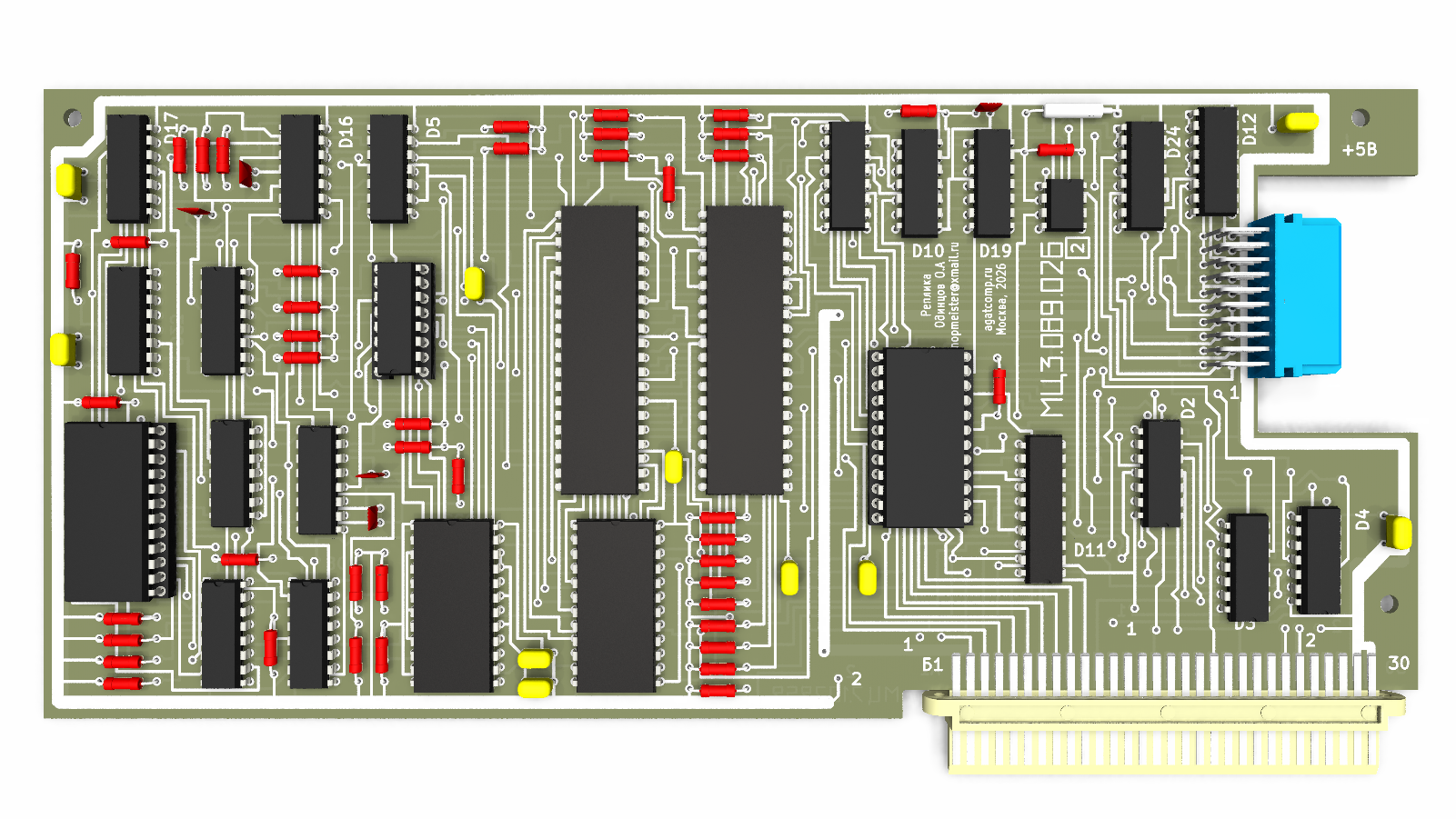

Принципиальная схема имеет обозначение по ГОСТ 2.201: Мц3.089.026.

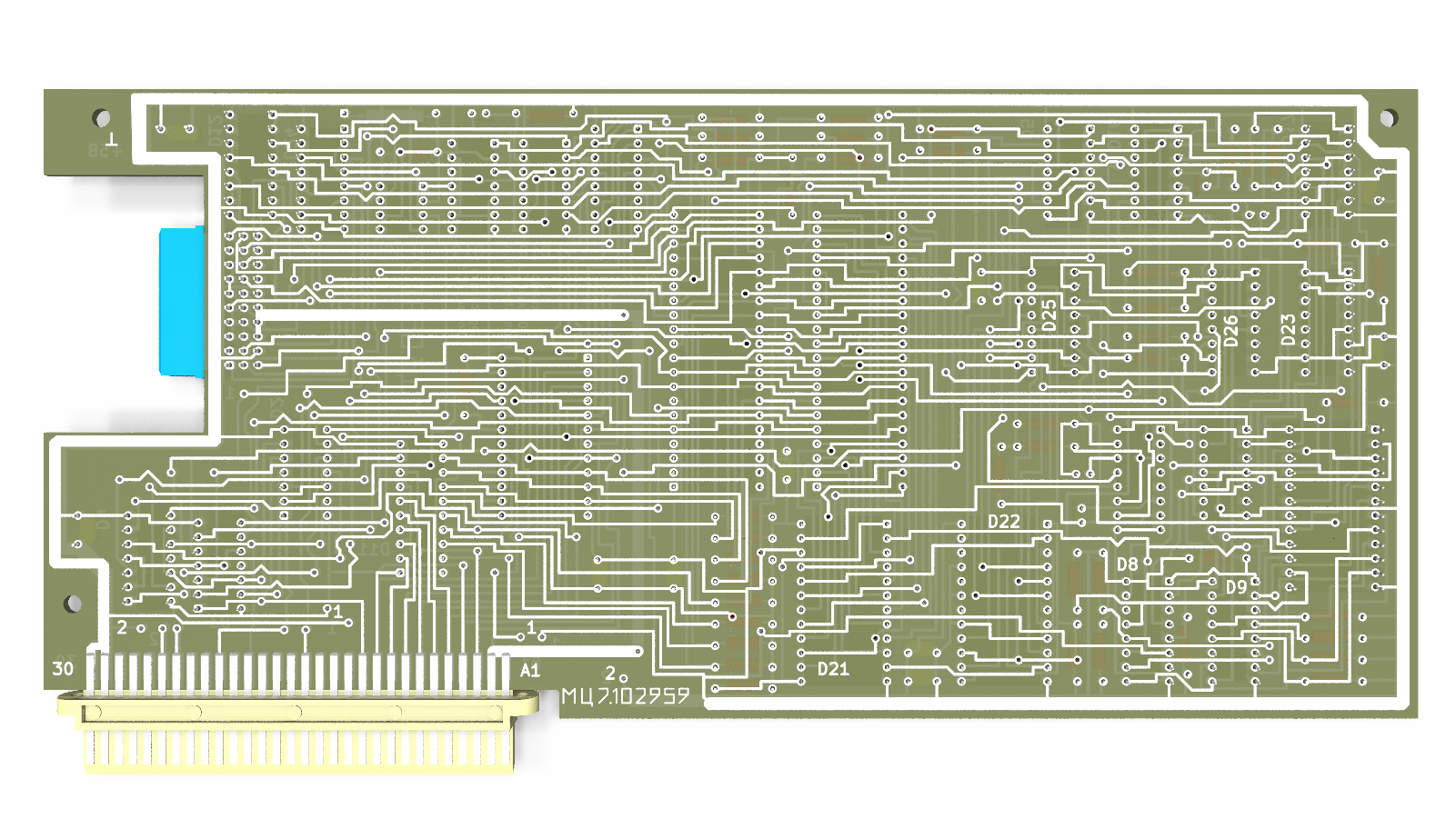

Обозначение печатной платы: Мц7.102.959.

Предназначена для установки в низкопрофильный корпус. Имеет высоту 110 мм.

Схемотехнически полностью аналогична контроллеру Яб3.089.023.

Реплика соответствует ревизии 2. Требует использования 5 навесных перемычек в соответствии с числовыми обозначениями на плате.

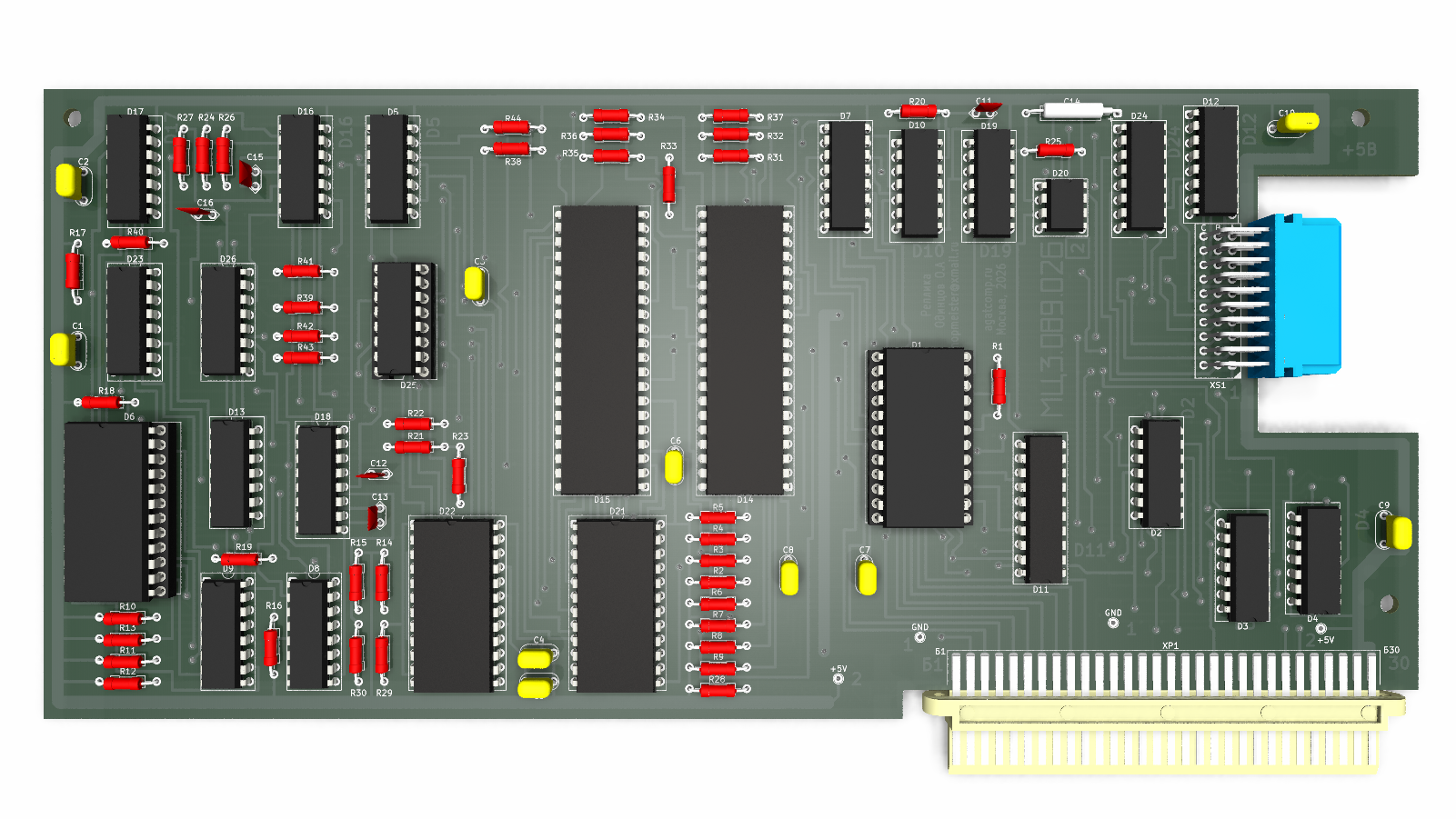

Проект реплики содержит полноценную шелкографию и маску и может быть изготовлен в современном варианте. Рекомендуемые параметры изготовления: толщина платы 1,5-1,6 мм; фольга 35 мкм (1 oz).

Краевой разъём имеет укороченные контактные линии.
