Информация

Принципиальная схема имеет обозначение по ГОСТ 2.201: Яб3.089.023.

Обозначение печатной платы: Яб7.104.192.

Является опытной версией серийного контроллера Яб7.140.351. Серийный контроллер отличается расположением разъёма подключения дисковода, схемой шинного формирователя и некоторыми другими деталями реализации.

Реплика соответствует единственному известному сохранившемуся экземпляру контроллера. Номиналы элементов указаны по фактическому состоянию оригинала. Содержание ПЗУ неизвестно.

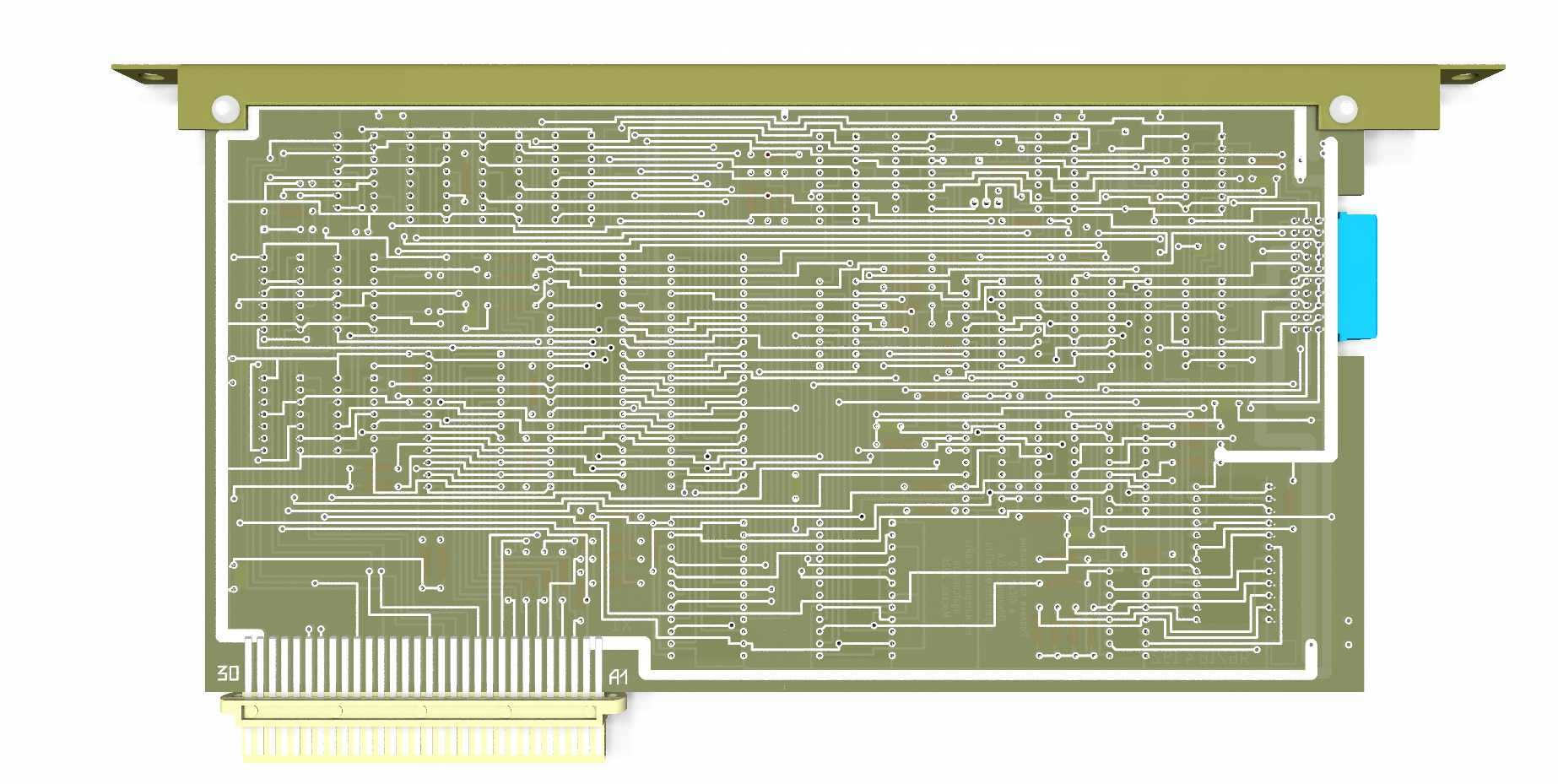

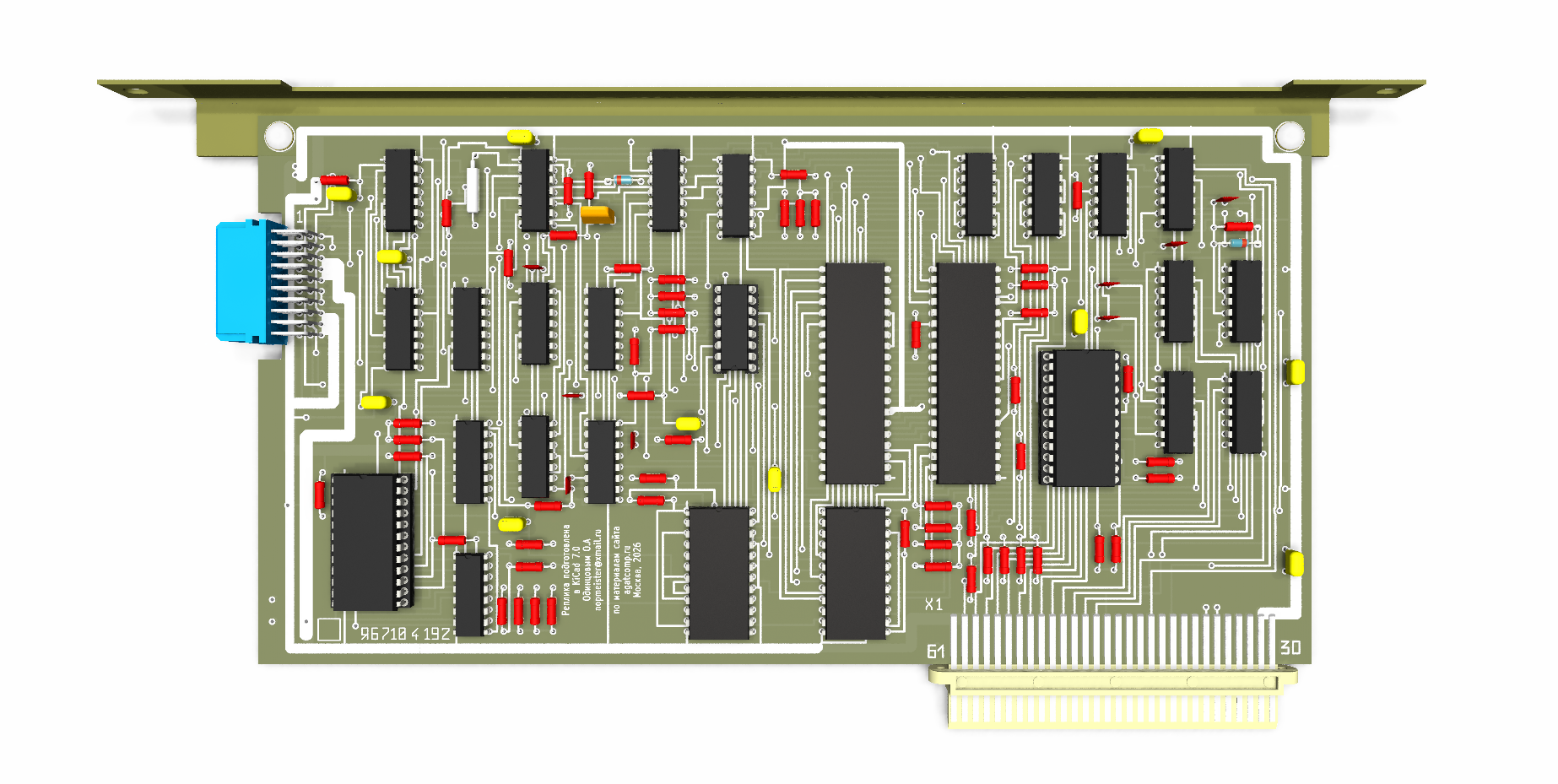

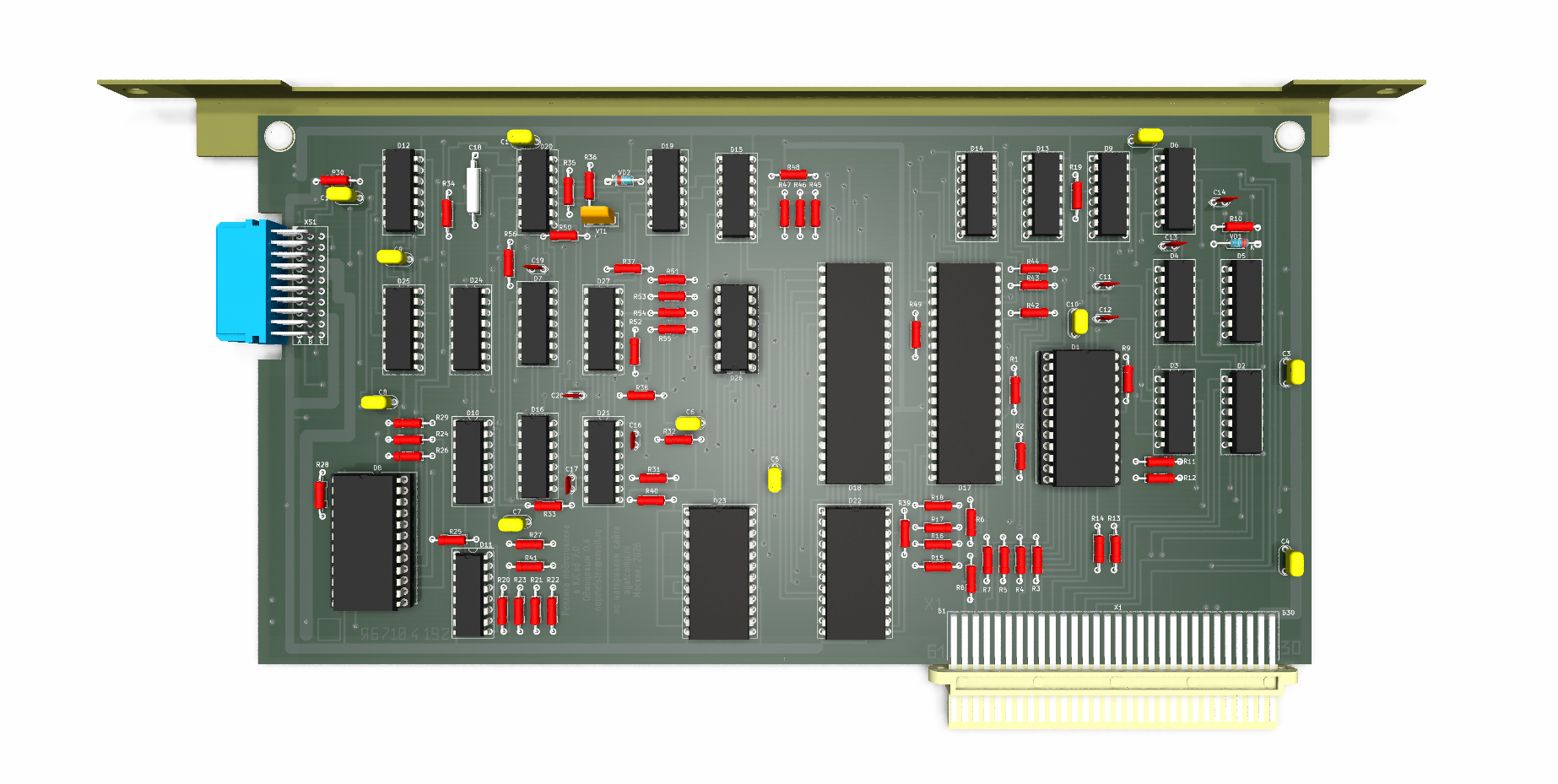

Работоспособность опытной версии неизвестна, однако проект реплики содержит полноценную шелкографию и маску и может быть изготовлен в современном варианте. Рекомендуемые параметры изготовления: толщина платы 1,5-1,6 мм; фольга 35 мкм (1 oz).
