Информация

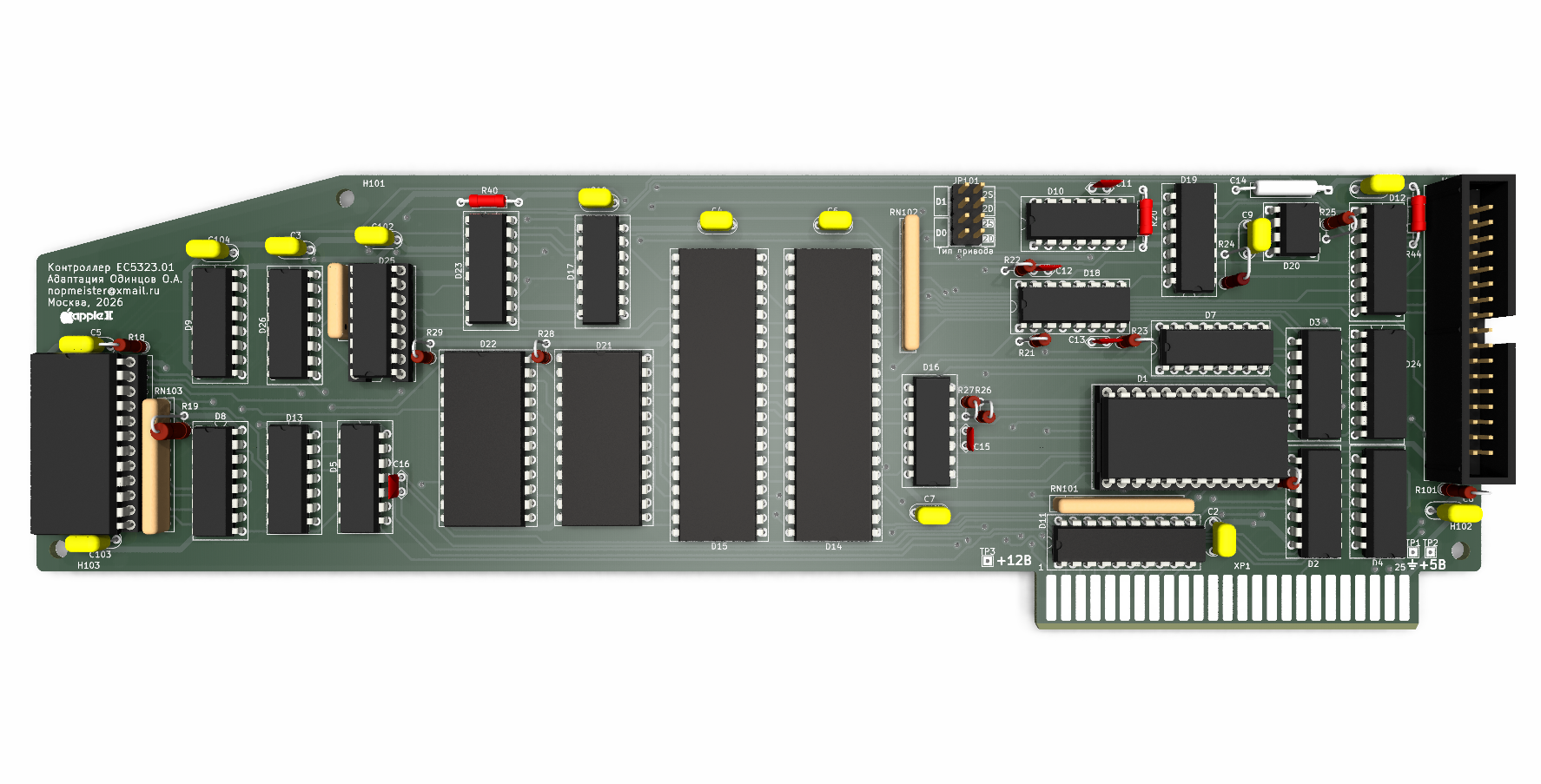

Представляет собой адаптацию компактного варианта контроллера дисковода ЕС5323.01 для ПЭВМ Apple ][.

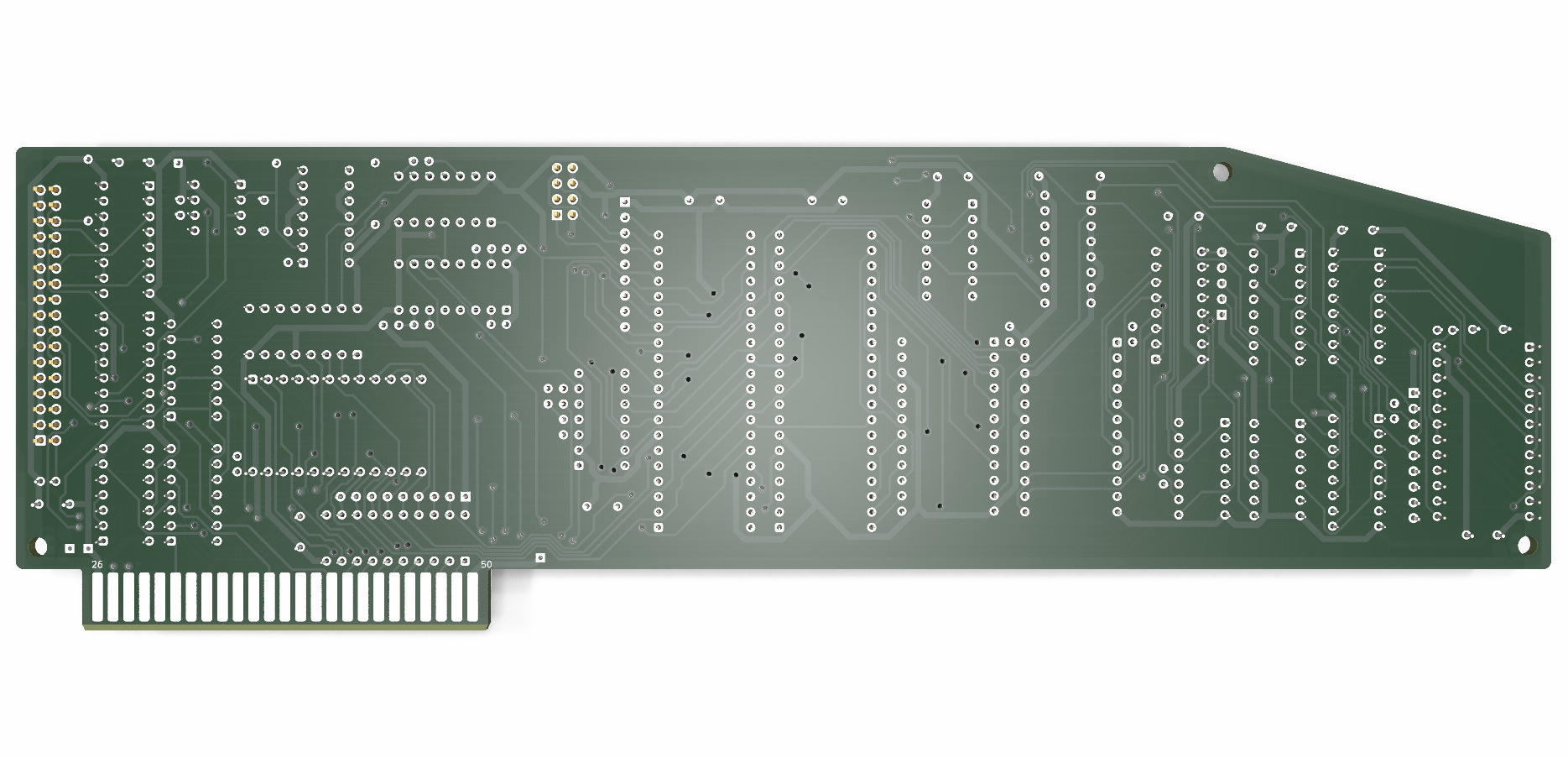

Проект выполнен в виде полноразмерной платы для Apple ][ и предназначен для изготовления с использованием маски.

Работоспособность проекта не подтверждена.

Проект адаптирован для использования совместно с шлейфами для IBM PC. Для этого соединитель СНП34-30 заменён на 34-контактный IDC-разъём. На обоих дисководах необходимо установить выбор 2-го привода. Тогда дисковод, расположенный на конце шлейфа (после перекрута), будет виден контроллером как первый, а ближний дисковод - вторым.

При необходимости питания дисковода, на плату выведены тестовые точки для подпайки шлейфа питания.

Допускает подключение двух дисководов. Тип каждого из дисководов (плотность, количество сторон) выбирается с использованием джамперов JP101.
