Информация

Реализует вариант клавиатуры для исполнений 1-3 с использованием механических кнопок Cherry MX.

Содержит 103 механические клавиши и 1 тактовую кнопку сборса. Имеются места для установки дополнительных стабилизаторов.

Для клавиши пробел используется механизм шириной 6u (в оригинальном дизайне клавиша пробел имела размер 5u).

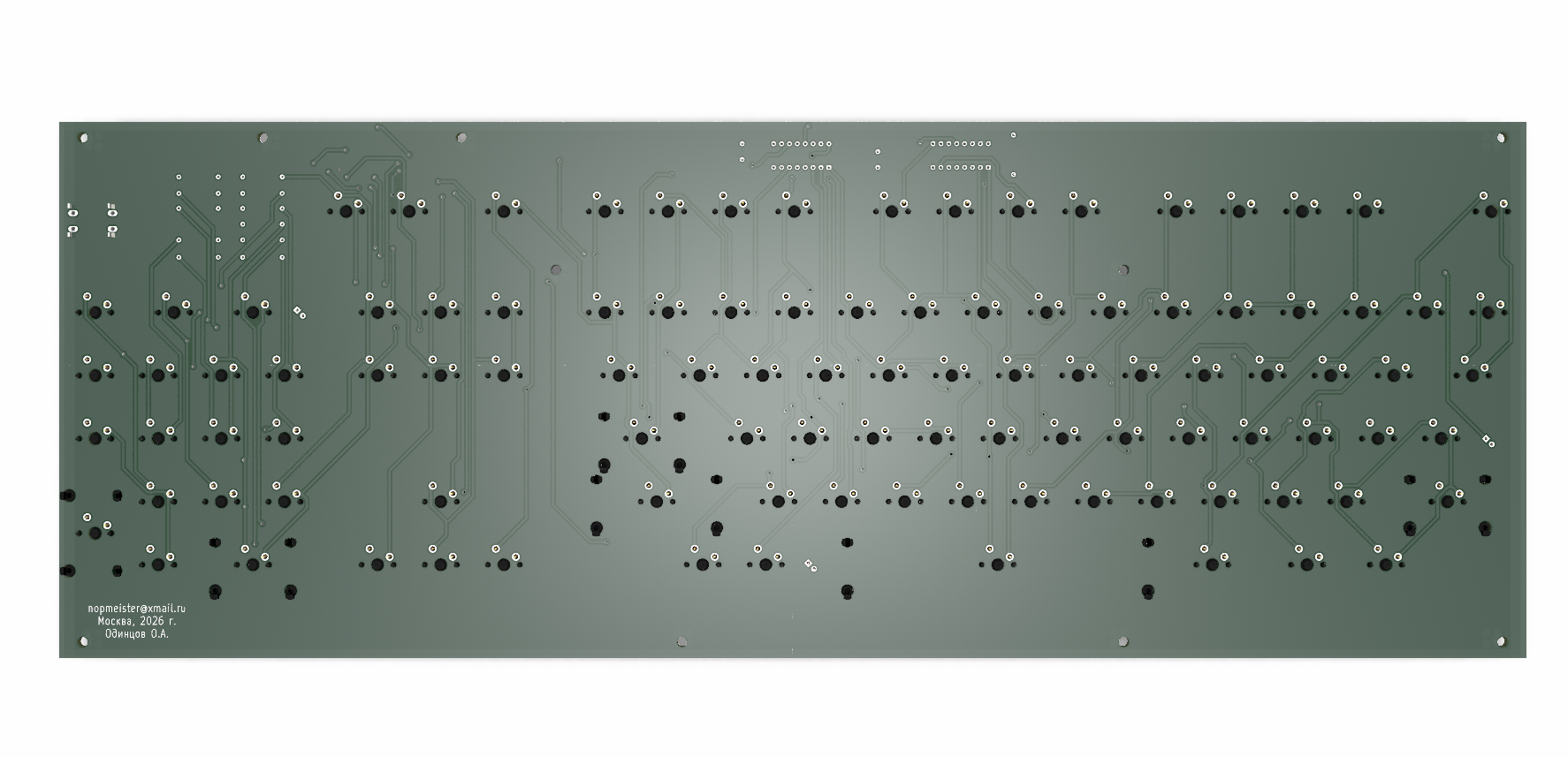

Размер платы и расположение монтажных отверстий сохранено, возможна установка (с небольшими доработками) в оригинальный корпус.

Для коммутации матрицы клавиш, как и в оригинале, используются две микросхемы ПЗУ К155РЕ3.

Проект содержит полноценную шелкографию и маску. Рекомендуемые параметры изготовления: толщина платы 2 мм; фольга 35 мкм (1 oz).

Перейти к проекту Прошивка ПЗУ Дополнительная информация

Материалы для изготовления

Для прочих фабрик: Скачать.
