В качестве основы реплики использовалась материнская плата PC XT-совместимого компьютера МК88 исп.3 с демонтированными активными элементами.

Содержит 16-разрядный процессор КМ1810ВМ88 (совместимый с i8088), 256 Кбайт динамической памяти и видеоконтроллер, совместимый с CGA. Плата имеет 8 слоёв, включая два слоя питания. По возможности трассировка соединений в реплике выполнялась в соответствии с оригиналом. Слои питания в реплике выполнены сплошными полигонами с терморазгрузкой вместо оригинальной сетчатой заливки для уменьшения размера проекта. При необходимости слои питания могут быть перезалиты в соответствии с оригинальным дизайном. При перезаливке рекомендуется включать программный вывод графики в редакторе печатных плат, поскольку большой объём графических примитивов в ряде случаев приводит к сбою библиотек ускоренной графики.

Для переключения сигналов управления памятью в оригинальном дизайне использовалась пассивная LC-линия задержки ЛЗ-100-100 (10-100 нс с шагом в 10 нс). Вместо неё может быть использована активная схема задержки на логических элементах.

В схему внесены изменения, выполненные в оригинале навесным монтажом. Контакт A8 разъёма системной шины соединён с сигналом регенерации памяти. Добавлены тестовые точки для подключения второй микросхемы ПЗУ знакогенератора с внешним управлением. На разъём монитора выведены сигналы синхронизации.

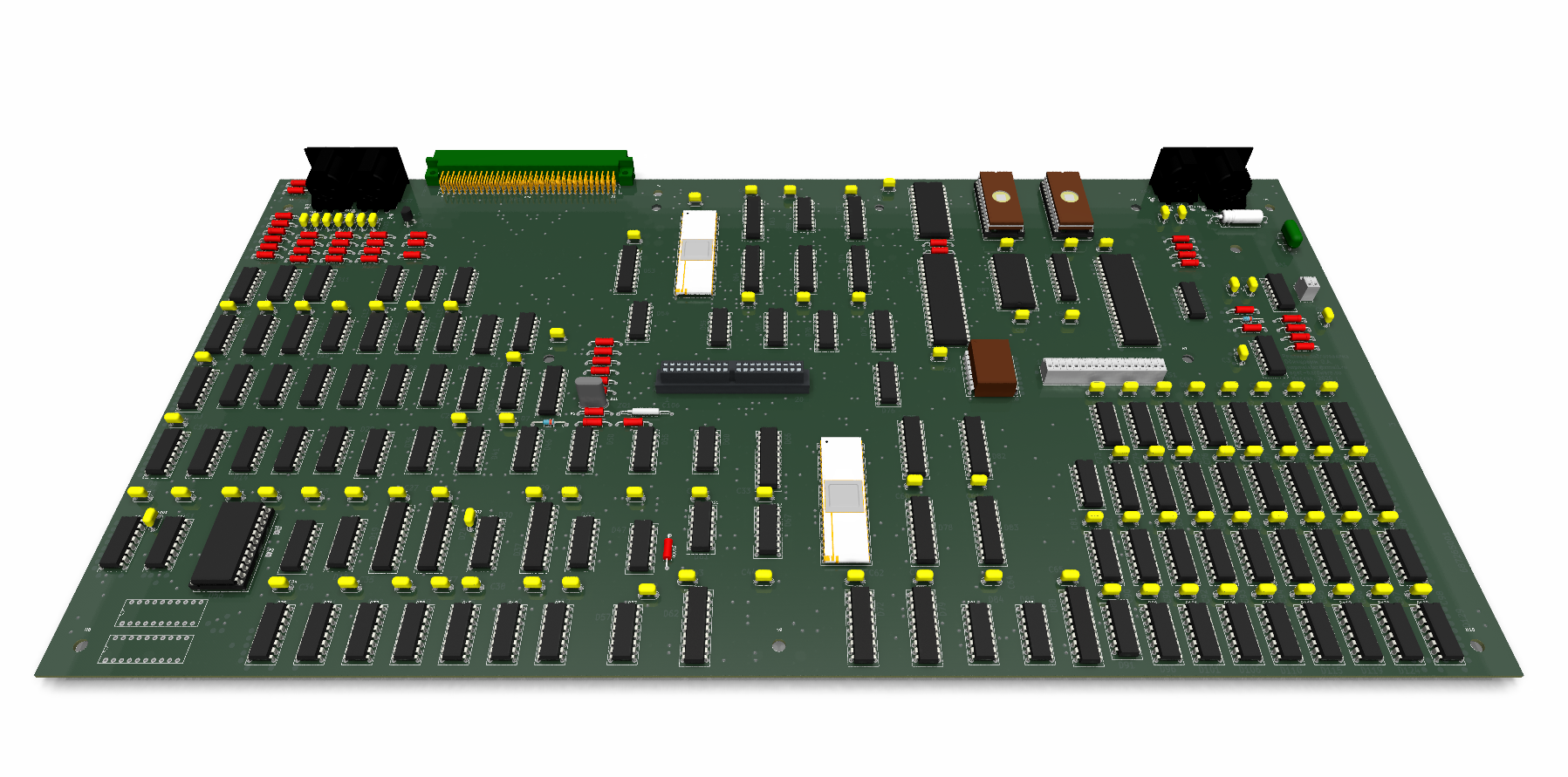

Проект реплики содержит полноценную шелкографию и маску и может быть изготовлен в современном варианте. Рекомендуемые параметры изготовления: толщина платы 1,7 мм; фольга 35 мкм (1 oz).
